電力電容器基礎知識及常見運行問題②

2.電力電容器在電力生產中的作用

2.1并聯電容器(移相電容器)

用于電力負荷無功補償。在用戶負荷中存在大量的無功功率，如感應電動機、變壓器中的勵磁功率、輸電線路電感消耗的無功功率等。無功電流在輸電線路中傳輸時，就會在線路、配電變壓器的導線電阻中產生損耗，造成不必要的浪費。表征系統有功功率和視在功率比例的參數為功率因數，功率因數越小，說明系統中的無功分量越大。

在線路傳輸有功功率時，有如下關系：

當線路電壓U及傳輸?shù)挠泄β蔖不變時，提高功率因數cosφ就可以降低線路電流I，從而降低線路上的電阻損耗。

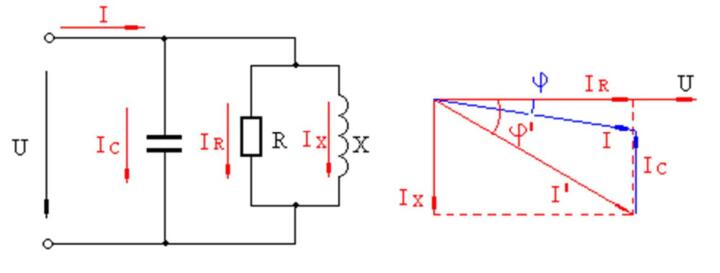

圖2.1 無功補償原理

2.2 串聯電容器

  用于輸電線路無功補償。輸電線路存在一定的分布電感，線路越長電感量越大，增加了線路的阻抗和電壓降。在輸電線路中串聯電容器后，電容上的壓降與電感上的壓降互相抵消，從而減小了線路電壓降，加長了輸電距離和輸電能力，提高輸電質量和系統的穩定性。對線路不長，長度不超過100km，電壓等級為220kV電力線路，線路將消耗感性無功功率；線路大于300km時，線路為電容性的。

  線路補償原理見圖2.2。在線路中增加補償電容后，由于電容上的壓降UC與線路電感壓降UL相減，使電源電壓從補償前的US′降為為補償后的US，更加接近用戶端電壓UY，達到降低線路壓降的目的。

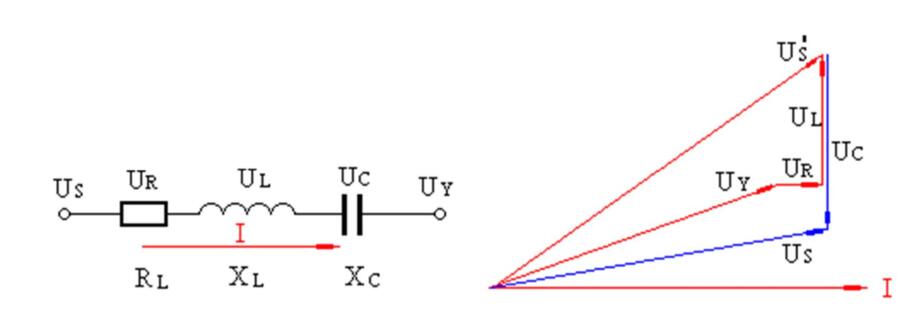

圖2.2 線路串聯補償原理

電壓調整的基本原理

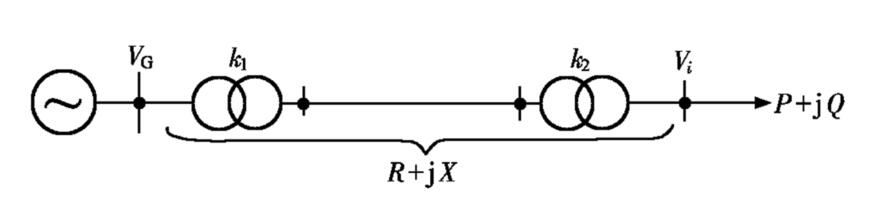

現以下圖為例，說明常用的各種調壓措施所依據的基本

原理：

略去電力線路的電容功率、變壓器的勵磁功率和網絡的功率損耗。變壓器參數已歸算到高壓側。負荷節點b的電壓為：

2.3耦合電容器

用于高頻通訊。電容器對高頻信號呈現較低的阻抗，所以能將混在工頻電壓中的通訊信號取出。

2.4分壓電容器

用于高電壓測量。

2.5均壓電容器

用于改善斷路器開斷時各斷口電壓的均勻性。

2.6濾波電容器

用于濾除電源中的高次諧波。

2.7脈沖電容器

用于沖擊電壓試驗中的脈沖發生裝置。這種電容器在結構上要求要有比較小的電感。
